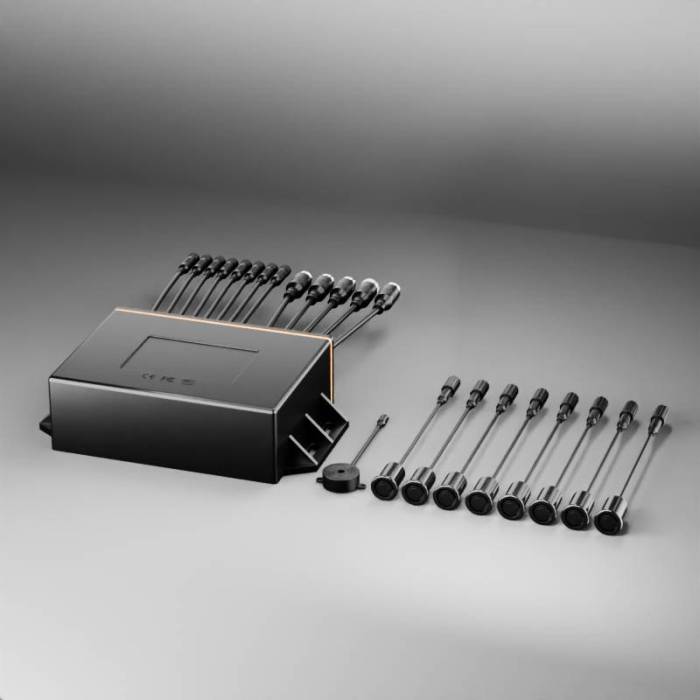

R300 IP67 超声波碰撞预警雷达
技术规格
根据工厂校准表验证了 R300 超声波碰撞警告雷达系列的工程参数。
一般超声波系统规格
| 工作电压范围 | 直流12V～24V宽电压输入（兼容12V货车和24V重型商用车） |
|---|---|
| 额定功耗 | 1.0W ～ 1.2W 超低功耗架构 |
| 超声波工作频率 | 40 kHz ± 1 kHz 高灵敏度工业压电传感器 |
| 障碍物检测范围 | 0.3m ～ 5.0m 扩展接近区域（0.3m ～ 3.0m 可选灵敏度设置） |
| 距离测量精度 | 0.1米高分辨率步进精度 |
| 系统响应时间 | 0.2 ± 0.05 s 实时微秒警报处理 |
| 防护等级 | IP67 / IP68 防水、防泥、耐高压水喷射传感器 |
| 工作和存储温度 | -30℃ ～ +80℃ 极端气候运行标准 |
| 传感器安装架构 | 30mm 直径齐平安装外环，带防滑螺纹固定环 |
| 主机保护硬件 | 汽车级浪涌、防雷击、电磁抗干扰屏蔽（24V主机） |
硬件型号规格比较（R300-1 vs R300-2）
| 硬件变体 | R300-1（4-通道换向系统） | R300-2（8-通道周界系统） |
|---|---|---|
| 超声波传感器计数 | 4× 30mm 螺纹防水探头 | 8× 30mm 螺纹防水探头（前后/全周长） |
| 中央处理器 | DC 12–24V 标准控制主机 | DC 24V重型主机（防水、防雷、抗干扰） |
| 驾驶室内驾驶员警告 | 新月LED显示器内置扬声器（英文语音远距离广播） | 高分贝音频蜂鸣器 + 用于监视器/摄像头集成的串行 RS232 端口 |
| 视频和显示器兼容性 | 独立月牙屏操作（非视频型号） | 支持1× 7"高清监视器（DP230）+ 1×夜视摄像机（CC670），带距离叠加 |
| 线束扩展套件 | 4× 3m 探头电缆 + 1× 20m 4 针航空电缆 | 4× 3m 探头电缆 + 4× 12m 传感器电缆 + 1× 3m 蜂鸣器电缆 |
| 随附孔锯钻头 | 1× 30mm 金属孔锯/钻头 | 1× 30mm 金属孔锯/钻头 |
标准封装BOM（物料清单）
| R300-1标准封装 | 1× 主控制单元、1× 带内置扬声器的月牙形显示器、4× 30mm 螺纹探头、4× 3m 探头延长电缆、1× 20m 航空延长电缆、1× 3-Pin 2-Wire Power电源线、1× 30mm 孔锯钻头、1× 硬件和安装手册。 |
|---|---|
| R300-2标准封装 | 1×重型24V处理单元，1×高分贝报警蜂鸣器（带3m 4芯航空电缆），8×30mm防水螺纹探头，4×3m探头电缆，4×12m传感器电缆， 1× 3-Pin 3-Wire 电源线、1× 30mm 孔锯钻头、1× 硬件和安装手册。 |
商用车雷达比较矩阵
评估整个 AlwayCare 安全系列的雷达探测系统，为您的车队选择理想的硬件配置。
| 系统模型 | 雷达传感器 | 检测范围 | 驾驶室内接口 | 雷达技术 | 推荐应用 |
|---|---|---|---|---|---|
|
R300-1 4-通道
当前型号
后倒车雷达
|
4×超声波探头(IP67) | 0.3m ～ 5.0m 区域 0.1m精度 | 新月LED屏幕+英文语音提示 | 40kHz超声波回波 | 城市送货车、灯箱卡车、快递车队 |
|
R300-2 8-通道
当前型号
环绕周界雷达
|
8×超声波探头(IP67) | 0.3m ～ 5.0m 区域 前后 | 蜂鸣器 + 可选 7" 屏幕和摄像头覆盖层 | 40kHz抗干扰 | 重型半挂车、公交车、平板卡车 |
|
R350-1 / R350-2
77GHz工业雷达
|
1× 或 2× 77GHz 雷达 (IP67) | 0.2m～40m区域检测 | 驾驶室内视觉显示器和蜂鸣器 | 77GHz 毫米波 | 仓库叉车、轮式装载机、集装箱装卸机 |
|
R360 4-通道
77GHz全环绕雷达
|
4× 77GHz 雷达 (IP67) | 0.2m ～ 40m（行人）/100m（车辆） | CAN 总线 + RS485 + 4-Ch 报警 I/O | 77GHz 毫米波 (FFT) | 矿用重型自卸车、重型铰接式卡车、扫地机 |
R300 为商用车队安全提供了什么
可靠、经济高效的接近感知旨在消除倒车碰撞和装卸码头盲点。
0.3m ～ 5.0m 快速接近检测，0.1m 步进精度
R300 系统以校准的 40 kHz 工业超声波频率运行，在接近狭小的商业空间内的低障碍物、码头墙壁、人员或停放的车辆时提供即时反馈。
- 测量精度低至 0.1m，在倒车操作期间提供准确的深度感知
- 微秒级 0.2 ± 0.05 秒响应时间在碰撞发生前向驾驶员发出警报
- 可选检测灵敏度（0.3m～3.0m或0.3m～5.0m）以匹配特定的车辆尾部几何形状
实时英文语音播报及3-彩色月牙距离显示
R300-1 配置采用符合人体工程学的仪表板新月形显示屏，并带有内置语音扬声器，可以用清晰的英语大声播报准确的障碍物距离，使驾驶员能够将注意力集中在后视镜上，而无需将视线从路面上移开。
- 直接英文语音距离播报：“3.0m...2.9m...0.4m...STOP”
- 动态 3 颜色（绿色、琥珀色、红色）接近阶段条带左右障碍物扇区指示器
- 集成视听警报可消除驾驶员疲劳并增强态势感知
8 通道环绕雷达，带摄像头监控距离遥测覆盖
R300-2 套件将检测范围扩展到 8 超声波探头，包含一个串行 RS232 端口，该端口与 7 英寸高清仪表板监视器和 AHD 夜视摄像头连接，将实时数字距离图形直接覆盖到视频源上。
- 前后8传感器周界覆盖保护长轴距商用车
- 串行 RS232 数据输出将距离遥测数据传输到驾驶室内的 7 英寸监视器 (DP230)
- 统一的雷达摄像头视觉集成将精确的障碍物米覆盖在实时倒车视频上
IP67/IP68 防水探头，带防雷、抗干扰主机
R300 传感器专为商用车队工作循环而设计，采用高级硅胶密封和 30mm 螺纹外环，可承受剧烈的道路振动、盐雾、泥浆和高压动力清洗。
- 重型24V主机内置防雷击、浪涌抑制、电磁屏蔽
- 宽泛的工作温度范围，从 -30℃ 到 +80℃，适用于北极寒冷和沙漠炎热
- 包括 30mm 专用金属孔锯钻头，用于快速、无损地安装保险杠
支持的模块化外设和选项
使用经过工厂认证的驾驶室内显示器、摄像头和加固型延长线束定制您的 R300 安装。
新月LED语音显示器
标准配置为 R300-1。具有数字仪表显示屏、左/右 3 彩色 LED 接近条以及内置英语语音距离通知。
7-英寸高清显示器（DP230）
可选配 R300-2。高清商业仪表板显示屏，支持串行遥测通信和自动倒车激活。
1080P夜视摄像机（CC670）
可选配 R300-2。 IP68 金属外壳倒车摄像头，配有 18 IR LED 和 15m 夜视距离，可实现雷达视频叠加。
30mm 防水螺纹探头
40kHz 工业压电超声波传感器，带有螺纹固定环和防水螺丝锁连接器。
20m & 12m 航空延长线
重型 4 针屏蔽航空电缆可提供从车辆尾部到前舱的安全、无噪音信号传输。
30mm 精密孔锯钻头
每个 R300 套件中都包含标准，以确保改装期间在金属和复合材料车辆保险杠上进行准确、干净的钻孔。
推荐的车辆应用
经过现场验证的超声波接近传感专为高风险低速操纵而设计。
城市送货车和快递车队
经常在拥挤的小巷和装货区停车。 R300-1 语音警报可防止代价高昂的保险杠刮擦和后端损坏。
校车和公共班车
在学生接送学生期间，为在公交车后面移动的儿童和行人提供重要的低速检测。
垃圾收集和街道清扫车
在潮湿、多尘的环境中连续运行。 IP67/IP68 传感器可抵抗强力水冲洗和污垢积聚。
重型商用半挂车
R300-2 8 通道布局提供 20m 屏蔽电缆线路，可在坞站对接期间提供全面的前后盲点保护。
物流场拖拉机和调车机
通过 0.1m 精确停止距离读数，协助托管商在高周转物流场中连接拖车。
市政卡车和服务车辆
使用标准 12–24V 电源和 30mm 孔锯轻松进行改造，立即实现整个车队的安全合规性。
